磷酸鐵（tiě）鋰廢料中磷、鐵、鋰的綜合回收工藝
來源：本站日期（qī）：2022-11-16 01:50:01 瀏覽：3554
磷酸鐵鋰廢料中磷、鐵、鋰的綜合回收工藝是什麽？樱桃视频污污污小編（biān）和大家權益聊聊關於廢舊電（diàn）池、硫酸鐵鋰（lǐ）廢料的回收（shōu）工藝。
一、磷（lín）酸鐵鋰廢料特點
磷酸鐵鋰作（zuò）為鋰離子電池的正極材料，磷酸鐵鋰與傳統鋰離子電池（chí）材料相比，具有原（yuán）料來源廣泛、安全性能突出、循環性能好、熱穩定性好、成（chéng）本低、無環境汙染等特點，是動（dòng）力鋰電池的理想材料。
磷酸鐵鋰是目前使用量較（jiào）多的一（yī）種鋰離子電池材料，被許多行業內人士看作是未來鋰電池的（de）發展方向，隨著鋰電新能源市（shì）場的井噴式發展，廢舊磷酸鐵鋰電池的處理（lǐ）難題日益凸顯。
目前廢磷酸鐵鋰電池回收，主要是在電池生產過程中產生的正極廢料也有重要的回收價值。
因（yīn）此對磷酸鐵鋰電池中正極廢料的處理工藝研究是磷酸鐵鋰電池（chí）及其生產廢料的回收與資源化的關鍵問題。
二、磷酸鐵鋰廢料中磷、鐵、鋰的回收工藝
目前LiFePO廢料處理工藝（yì）主要是從LiCoO、Li( Ni Co， Mn1-x-y )o等廢料回收工藝中借鑒（jiàn）而（ér）來的，以廢舊 LiFePO為原材料，在回收鋰資源的同時，實現磷酸鐵（tiě）鋰廢料的回收，具有一定效果。因LiFePO。廢料一致性很難保證，故直接合成LiFePO。很難（nán）保證產品性能，合成（chéng）磷酸鐵前驅體工藝，因廢料中鋁的存在（zài），FePO材料中會有磷酸鋁夾雜。
酸浸-調值-沉（chén）澱工藝較為成熟，但其工藝設計中並未考（kǎo）慮磷的回收，造成資（zī）源（yuán）浪費。樱桃视频污污污主要是回（huí）收LiFePO廢料中Li 、Fe，Al的同時，將（jiāng）磷以磷酸（suān）鈉的（de）形式回收（shōu），實現資源綜（zōng）合回收利（lì）用。
三、樱桃视频污污污磷酸鐵鋰廢（fèi）料（liào）中磷鐵鋰的回收（shōu）工藝

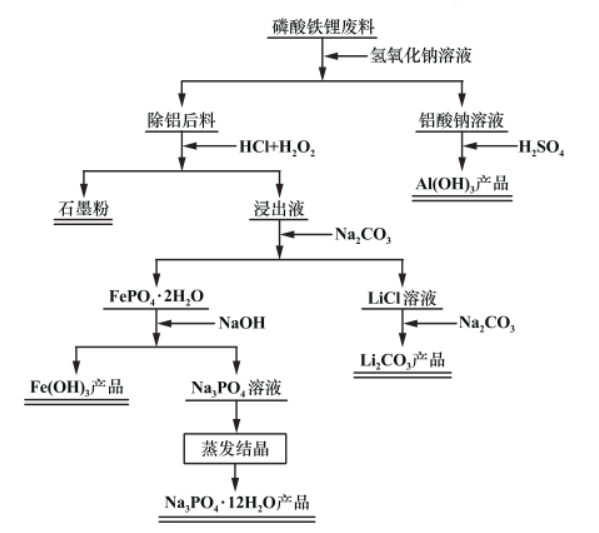

通過堿浸回收鋁得到除鋁後（hòu）料，采用鹽（yán）酸-雙氧水浸出得到的浸出液中（zhōng），主要成分為Li'、Fe、H、H2PO4/HPO42和Cl。將浸出液（yè）加熱，在攪拌過程中，通過向浸出液（yè）中加入一定濃度的碳酸鈉調節pH值得到二（èr）水磷酸鐵沉澱。磷（lín）酸鐵經洗滌後，加入一定濃度的氫氧化（huà）鈉溶液，調節pH值，使其發生如下反應:
3NaOH + FePO:·2H，O + 10H，O—→Fe( OH)，+ Na，PO:·12H，O
得（dé）到（dào）的氫氧化鐵經純水（液固比（bǐ）3∶1）洗滌後得到氫氧化（huà）鐵，磷酸鈉溶液（yè）經蒸發（fā）結晶，過濾得到十二水磷酸三鈉。
磷酸鐵鋰浸出（chū）液經除鐵磷後（hòu），繼續用碳酸鈉調節pH值，進一步除雜，過（guò）濾得到（dào）氯化（huà）鋰溶液，其（qí）中鋰（lǐ）含量約10 g/L，繼續蒸發濃（nóng）縮，可得到鋰含量30 g/L左右的氯化（huà）鋰溶液，在95 ℃下，緩慢加入碳酸（suān）鈉溶液，加料完成後（hòu）反應2 h，過濾，采用純水（液固比2:1）進行兩次洗滌，烘幹後得到碳酸鋰產品，其主含量達 99.63%。鋰一（yī）次沉澱率（lǜ）達92%以上。
